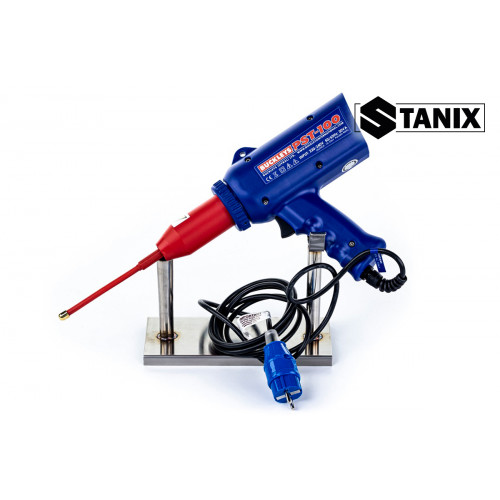

Высокочастотный искровой тестер STANIX PST-100

Обзор высокочастотного искрового тестера STANIX PST-100 BUCKLEYS Детектор утечки искры STANIX PST-100 BUCKLEYS – электроискровый прибор для неразрушающего контроля сварных швов серии геомембранных сварочных аппаратов STANIX. С его помощью можно проверить и оценить целостность и однородность сварочных швов в электропроводящих пластиковых и прорезиненных покрытиях и мембранах – ПВХ, ПЭ, ПП и ПВДФ, в том числе, на металлической подложке. Он помогает обнаружить сквозные и несквозные дефекты – поры, точечные отверстия и трещины. Электроискровой способ тестирования дает возможность проводить тщательную проверку сварных швов корпусов, изготовленных из листовых пластиков, и обнаруживать в них мельчайшие дефекты. Контроль осуществляется импульсным напряжением переменной частоты, что обеспечивает высокую энергоэффективность, а водонепроницаемый корпус и общая изоляция гарантируют абсолютную безопасность эксплуатации. Воздействие озона, создаваемого искрой высокого напряжения, не вредит здоровью человека. Однако, при работе в ограниченном пространстве в помещении, необходимо обеспечить соответствующую вентиляцию. Конструктивные особенности Переносной высокочастотный аппарат в форме ручного пистолета конструктивно состоит из высоковольтного блока, источника питания 230В и гибкого электрода удобной формы длиной 150 мм. При необходимости, можно заказать дополнительные изолированные удлинительные стержни, зонды других размеров и типов. Однако, для обеспечения стабильности выходного напряжения, не рекомендуется применять слишком длинные электроды. Основные характеристики Модель STANIX PST-100 BUCKLEYS подходит для электроискрового тестирования сварки внахлест и стыковых соединений пластиковых и резиновых изделий в нефтехимической промышленности, трубопроводных системах, а также для проверки плотности швов при экструзионной сварке полимерных геомембран: Выходное напряжение с импульсным кольцом, подаваемое к разрядному прибору, можно регулировать в пределах от 10 кВ до 55 кВ, в зависимости от толщины свариваемого материала и предполагаемой величины дефекта, что позволяет проводить неразрушающие испытания. Диапазон исследуемых толщин покрытий и футеровок варьируется от 3 до 30 мм. Период импульсов составляет 20 мс при частоте 50 Гц или 16.6 мс при частоте 60 Гц, частота кольца – примерно 100 кГц. Кнопка включения высокочастотных электрических волн имеет мягкий ход, что сказывается на удобстве работы оператора. Благодаря простоте управления и техническим характеристикам, легкий и удобный для переноски искровой тестер без звукового и визуального эффекта, подходит для проведения испытаний в сложных полевых условиях в диапазоне рабочих температур – от 0 до +30 градусов. Принцип и порядок работы Принцип действия детектора утечки искры PST-100 основан на приложении к сварочному шву высокого напряжения. При этом, качественному покрытию высокое напряжение не наносит никакого вреда. При испытании сварного соединения, один конец провода источника высокого напряжения подводят через пластину к внутренней поверхности диагностируемого объекта, а другой – к щупу, перемещаемому вдоль сварного шва. При наличии дефектных участков, воздушные промежутки пробиваются высоким напряжением, и между щупом и пластиной образуется бесконтактная искра. Контрольное напряжение выставляется, в зависимости от толщины покрытия. Для материалов толщиной от 1 мм до 30 мм обычно используется стандартная формула расчета напряжения SP-02-74.
